蒸汽压力调节阀分为阀后和阀前两种结构形式，阀后型蒸汽压力调节阀只负责控制阀后的减压稳压。阀前型的同样只管阀前的泄压稳压。蒸汽压力调节阀的工作方式是利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。广泛应用于石油、化工、冶金、电力、食品等工业系统的自动化控制。
阀前型蒸汽压力调节阀的工作原理：
阀前型蒸汽压力调节阀，阀的作用方式为压开型。工作时介质由阀前流入阀体，同时经导压管、冷凝器冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。
阀后型蒸汽压力调节阀的工作原理：
阀后型蒸汽压力调节阀，阀的作用方式为压闭型。介质由阀前流入阀体，经阀芯、阀座节流后输出。另一路经导压管、冷凝器冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。达到减压、稳压之目的。如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。
相关问题解答
1、蒸汽锅炉压力调节阀到底是怎么工作的？
我查了资料，蒸汽锅炉压力调节阀主要是通过感应出口压力来调节阀门开度，比如电动压力调节阀，它有个电动执行器，接收压力变送器的信号，然后自动调整阀瓣位置，让蒸汽流量变化，这样出口压力就能稳定在设定值，说白了就是闭环控制——传感器测压力，控制器算偏差，电机转阀门动作。

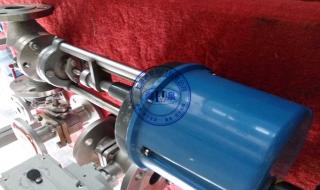

2、电动压力调节阀和普通气动阀比有啥优势？
根据网上资料，电动压力调节阀最大的优势就是精度高、响应快，而且不需要气源，在蒸汽锅炉这种环境里，电动阀可以直接用电源，控制信号也方便跟DCS系统对接，另外它还能实现远程控制和自动调节，不用人工去扳手轮，当然缺点就是价格贵一点，而且停电就麻烦了。
3、那安装和使用这种电动压力调节阀要注意什么？
我看很多技术文章提到，首先安装位置要正确，一般装在锅炉出口或分汽缸上，前后要有直管段，然后电动执行器的接线要防水防高温，信号线要用屏蔽线，日常使用中要定期清理阀芯上的水垢和杂质，还有检查电动头有没有卡涩，最重要的是设定好PID参数，不然会出现振荡或者响应太慢的问题。
4、怎么根据锅炉参数选合适的电动压力调节阀？
我总结了一下网上经验，主要看几个参数：阀门口径要跟管道匹配，材质要耐高温耐腐蚀，比如铸钢或不锈钢，然后流通能力Cv值要算好，确保最大流量时阀门不是全开状态，另外电动执行器的力矩要够，尤其是蒸汽压差大的时候，还有防爆等级——锅炉房一般有防爆要求，得选ExdⅡBT4之类的。
