：用来进入或离开资料设定状态。
：用来设定目标产量。
：用来指定记忆体起始步序。
：用来指定记忆体结束步序。
：编辑时，选择资料项目；操作时，切换显示总圈数或排线杆位置。
：编辑时，用来指定该步序之排线方向。
：编辑时，用来指定该步序之绕线方向。
：编辑时，用来指定该步序是否要有两端停车功能。
：编辑时，用来指定执行至该步序起绕点是否要自动定位。
：编辑时，用来指定执行至该步序时是否要自动绕线。
：编辑时，可跳回上一步序编辑；待机时，连续按住二秒可使产量减一。
：编辑时，将目前编辑中的数字，清除为零。
：编辑时，将上一步序之资料复制到目前步序的资料项目中。
：编辑时，将编辑中的资料项写入记忆体。
：转速与产量显示切换。
：产量计数器清除为零。
：自动循环选择键，灯亮时为自动循环运转。
：停车时，绕线轴煞车或放松选择。
：绕线暂停时，强制跳到下一步序；编辑时，教导排线杆位置往前进。
：绕线暂停时，强制跳回上一步序；编辑时，教导排线杆位置往后退。
：任何状态下，终止目前操作，复归并且回到待机状态。
：绕线中暂停绕线。
：停止中开始绕线、绕线中可暂停绕线。
：编辑时，教导排线杆位置往后退。
：编辑时，教导排线杆位置往前进。

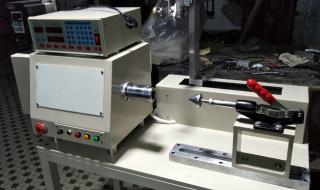

发个高频变压器绕线机的标准版给您参考
相关问题解答
1、问：高频变压器绕线机拿到手，第一步该怎么设置参数才能保证排线整齐？
答：我第一次调的时候也蒙圈，后来查了资料才知道，先得把线径、线距和骨架宽度这三个核心参数输进系统，比如线径设成0.21mm，排线间距就设成0.22mm左右，留点余量防止挤线，再把骨架的宽度量准了，输进去后系统会自动算每层圈数和层数，注意一定要先空跑一圈看排线器走得规不规整，不齐就微调那个“排线步距”或者“滞后角”，我一般调个0.1mm一调，直到线从头到尾一条线。
2、问：自动排线绕线机在绕高频变压器时，老是出现“堆线”或者“塌边”，怎么调试能解决？
答：堆线塌边我吃过几次亏，后来上网搜了，主要调两个地方，第一个是张力，绕高频变压器线细，张力不能太大，我用0.1mm以下的线就设0.5-1N，太紧会把线拉伸变细导致排线错位，第二个是排线速度匹配，主轴转速和排线移动速度要同步，你可以打开设备的“排线补偿”功能，把补偿值设到0.02-0.05mm之间，如果还塌边，试试把起绕点位置往骨架边沿多移0.5mm，给线留点“压边”的空间。
3、问：自动排线绕线机怎么调试才能让绕出来的高频变压器电感量稳定？
答：电感量不稳，多半是绕线匝间紧密不一致，我按网上教程调了三个地方：第一，把排线器的“回退角度”设成180°左右，这样每次换层时线不会直接堆上去；第二，开启“张力渐变”功能，绕到后面时张力自动减小，防止内层线被勒变形；第三，在参数里把“排线启动延迟”设0.2-0.3秒，让主轴转稳了再开始排线，调完后我拿LCR表测，电感量误差从5%降到了1%以内。
4、问：高频变压器绕线机设置排线时，怎么避免线材打结或者卡线？
答：打结卡线，我一开始觉得是机器问题，后来查资料发现是供线路径没调好，你把线从线轴出来先过一个陶瓷眼，再经过一个张力轮，最后进排线嘴，这几个点要在一条直线上，稍微偏一点就容易刮线，在设备参数里把“加速时间”和“减速时间”都设成0.5秒左右，别让机器突然启动或急停，如果已经卡了，手动把排线嘴拆下来清洁一下，用酒精擦掉上面的线屑和油污，再涂一点点硅油润滑。
